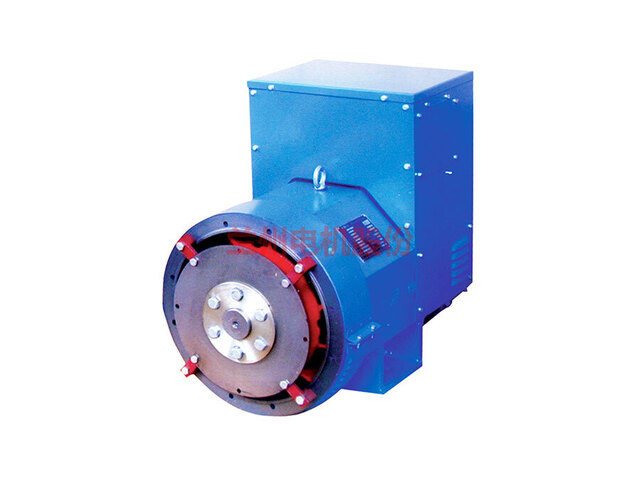

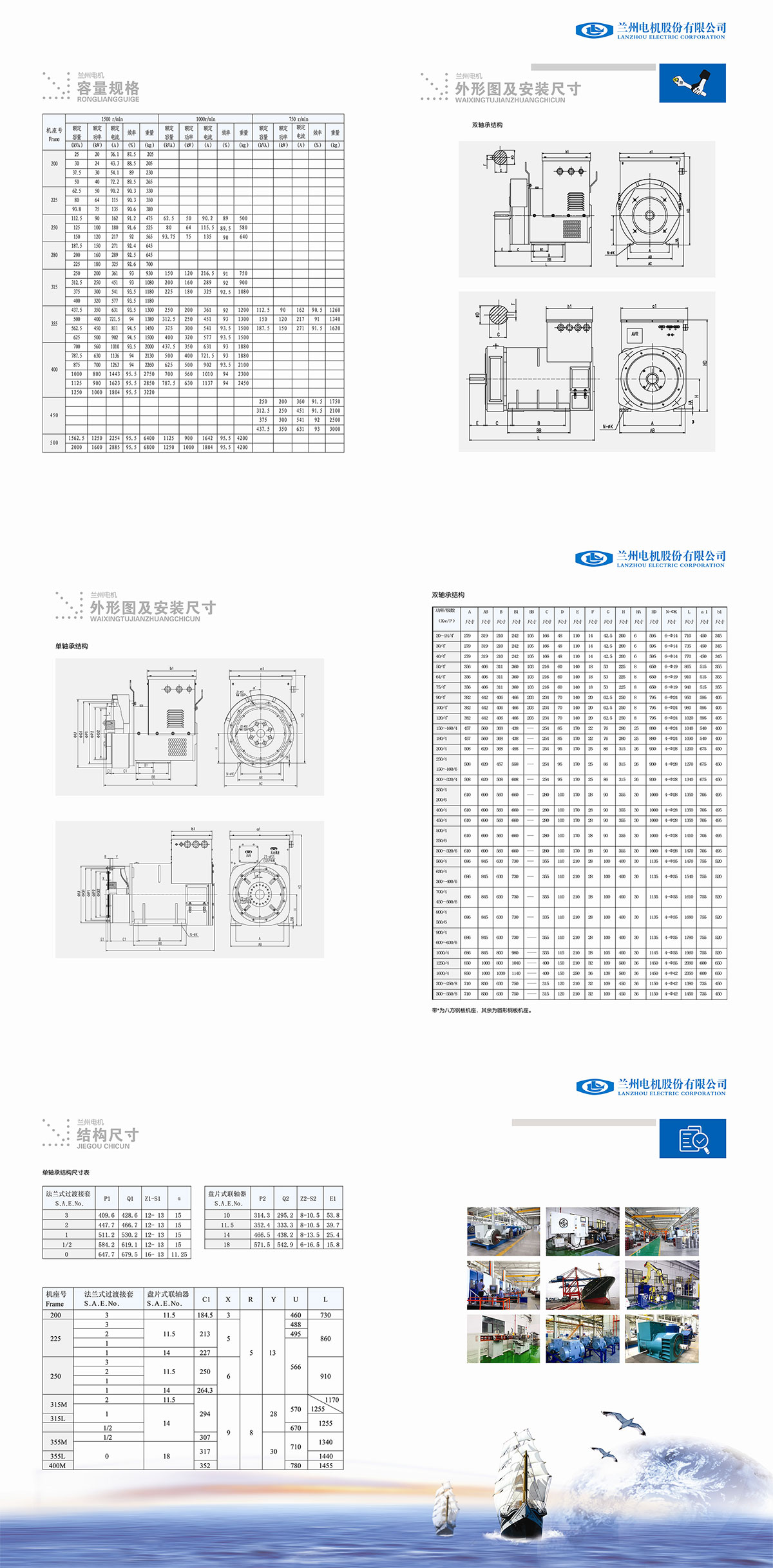

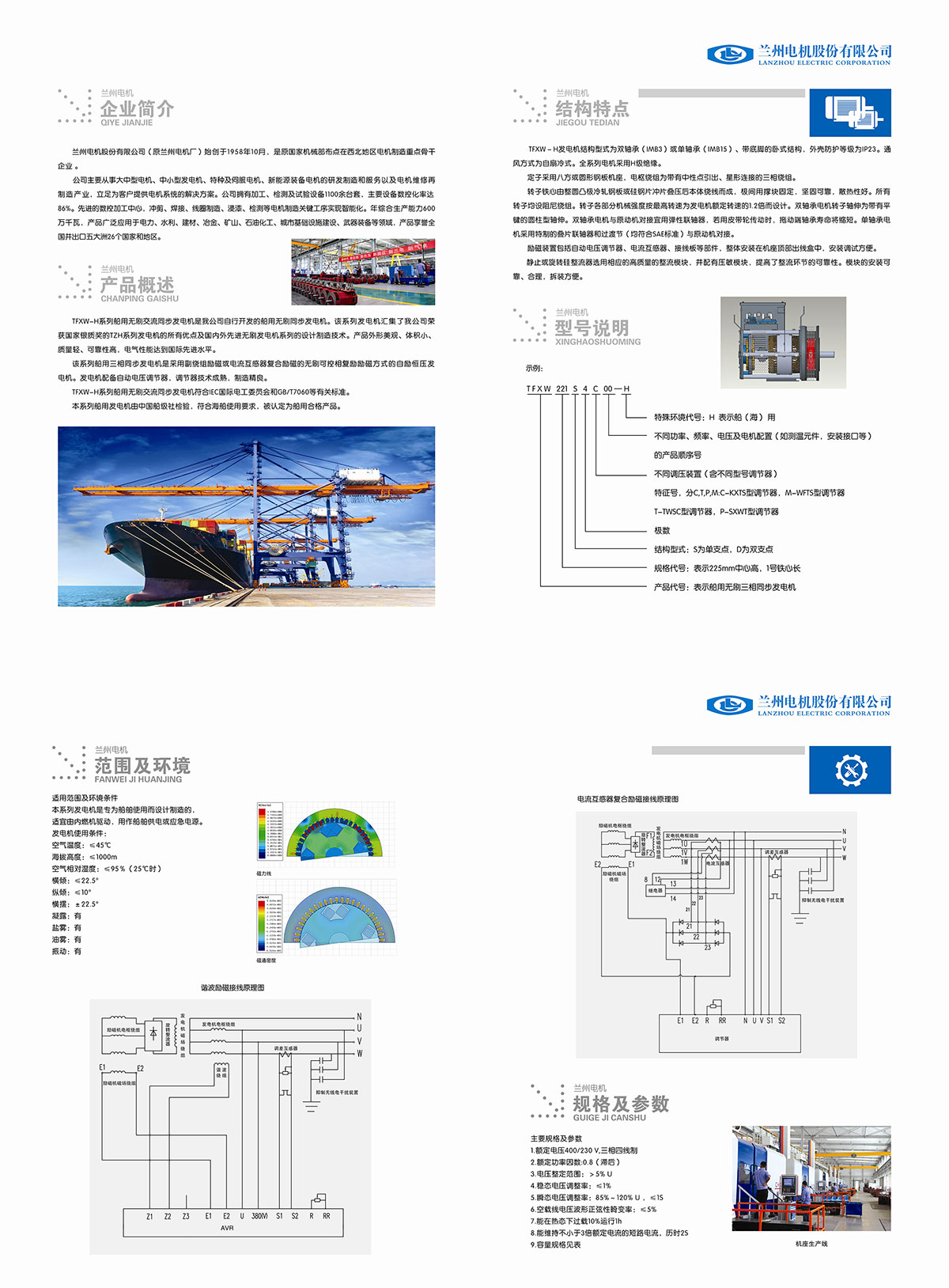

TFXW-H发电机结构型式为双轴承(IMB3)或单轴承((IMB15)、带底脚的卧式结构，外壳防护等级为IP23。通风方式为自扇冷式。全系列电机采用H级绝缘。
　　定子采用八方或圆形钢板机座，电枢绕组为带有中性点引出、星形连接的三相绕组。
　　转子铁心由整圆凸极冷轧钢板或硅钢片冲片叠压后本体绕线而成，极间用撑块固定，坚固可靠，散热性好。所有转子均设阻尼绕组。转子各部分机械强度按最高转速为发电机额定转速的。倍而设计。双轴承电机转子轴伸为带有平键的圆柱型轴伸。双轴承电机与原动机对接宜用弹性联轴器，若用皮带轮传动时，拖动端轴承寿命将缩短。单轴承电机采用特制的叠片联轴器和过渡节（均符合AE标准）与原动机对接。
　　励磁装置包括自动电压调节器、电流互感器、接线板等部件，整体安装在机座顶部出线盒中，安装调试方便。
　　静止或旋转硅整流器选用相应的高质量的整流模块，并配有压敏模块，提高了整流环节的可靠性。模块的安装可靠、合理，拆装方便。
